Fiberglas-Kabeltrog: Definition, Herstellung und industrielle Anwendungen

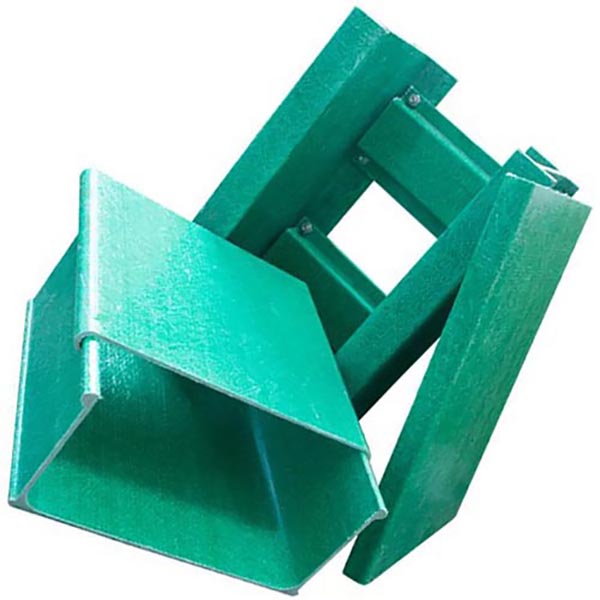

Ein ‌Fiberglas-Kabeltrog‌ (auch ‌FRP-Kabeltrog‌, ‌GFK-Kabeltröge‌ oder ‌GFK-Kabelrinnen‌ genannt) ist ein aus glasfaserverstärktem Kunststoff (GFK) gefertigtes System zur sicheren Verlegung und Organisation von Kabeln in industriellen Umgebungen. Im Gegensatz zu Metalltrögen aus Stahl oder Aluminium bietet dieser Kabeltrog eine einzigartige Kombination aus Korrosionsbeständigkeit, elektrischer Isolierung und Langlebigkeit.


Was ist ein Fiberglas-Kabeltrog?

Der ‌Fiberglas-Kabeltrog‌ besteht aus glasfaserverstärktem Polyesterharz, das mittels Pultrusionsverfahren geformt wird. Diese Technologie gewährleistet eine hohe Zugfestigkeit und Beständigkeit gegen Chemikalien, Feuchtigkeit und UV-Strahlung. Im Vergleich zu herkömmlichen ‌Stahl-Kabeltrögen‌ oder ‌Aluminium-Kabeltrögen‌ benötigen GFK-Tröge keine regelmäßige Wartung und rosten nicht.


Herstellung und Materialzusammensetzung

  1. Glasfasern‌: Verleihen dem Trog strukturelle Stabilität.
  2. Polyesterharz‌: Dient als Matrixmaterial für chemische Resistenz.
  3. Additive‌: UV-Stabilisatoren und Flammschutzmittel (gemäß IEC 60332).
    Der Herstellungsprozess umfasst:
  • Pultrusion‌: Kontinuierliches Ziehen von Glasfasern durch ein Harzbad.
  • Extrusion‌: Formgebung für standardisierte Trogprofile.

Klassifizierung von GFK-Kabeltrögen

Fiberglas-Kabeltröge werden nach folgenden Kriterien kategorisiert:

  • Tragfähigkeit‌: Leichtlast (50 kg/m) bis Schwerlast (300 kg/m).
  • Design‌: Leiter- oder durchgehend geschlossene Tröge.
  • Brandschutzklasse‌: B1 (schwer entflammbar) nach DIN 4102.

Anwendungsbereiche im Vergleich zu Metalltrögen

GFK-Kabeltröge werden bevorzugt in Umgebungen eingesetzt, wo Metall versagt:

  1. Chemieindustrie‌: Beständig gegen Säuren, Laugen und Lösungsmittel.
  2. Offshore-Anlagen‌: Keine Korrosion durch Salzwasser.
  3. Bergbau‌: Stoßfest und nicht leitend.
  4. Energieversorgung‌: Isoliert bei Hochspannung.

Technische Spezifikationen

  • Temperaturbereich‌: -40°C bis +120°C.
  • Oberflächenwiderstand‌: >10^13 Ω (nicht leitend).
  • Lebensdauer‌: 25+ Jahre bei direkter Witterungsexposition.

Installationsrichtlinien für FRP-Kabeltröge

  1. Unterstützungsabstand‌: Montieren Sie Halterungen alle 1,5–2 Meter für Schwerlasttröge.
  2. Thermische Ausdehnung‌: Lassen Sie 5 mm Spielraum pro 10 Meter Trog bei Außeninstallationen.
  3. Schnittkanten‌: Versiegeln Sie Schnittstellen mit GFK-Harz, um Faserausbrüche zu vermeiden.

Vergleich: GFK vs. Stahl vs. Aluminium

Kriterium Fiberglas-Kabeltrog Stahl-Kabeltrog Aluminium-Kabeltrog
Korrosionsschutz Kein Rost Rostet ohne Beschichtung Begrenzte Korrosion
Gewicht 30 % leichter Schwer Mittel
Wartungskosten Null Hoch Mittel
Leitfähigkeit Nicht leitend Leitend Leitend

Der ‌Fiberglas-Kabeltrog‌ (oder ‌GFK-Kabeltröge‌) ist die optimale Lösung für anspruchsvolle industrielle Kabelverlegungen. Mit seiner einzigartigen Kombination aus Festigkeit, chemischer Resistenz und elektrischer Sicherheit übertrifft er Metallalternativen in vielen Bereichen.
